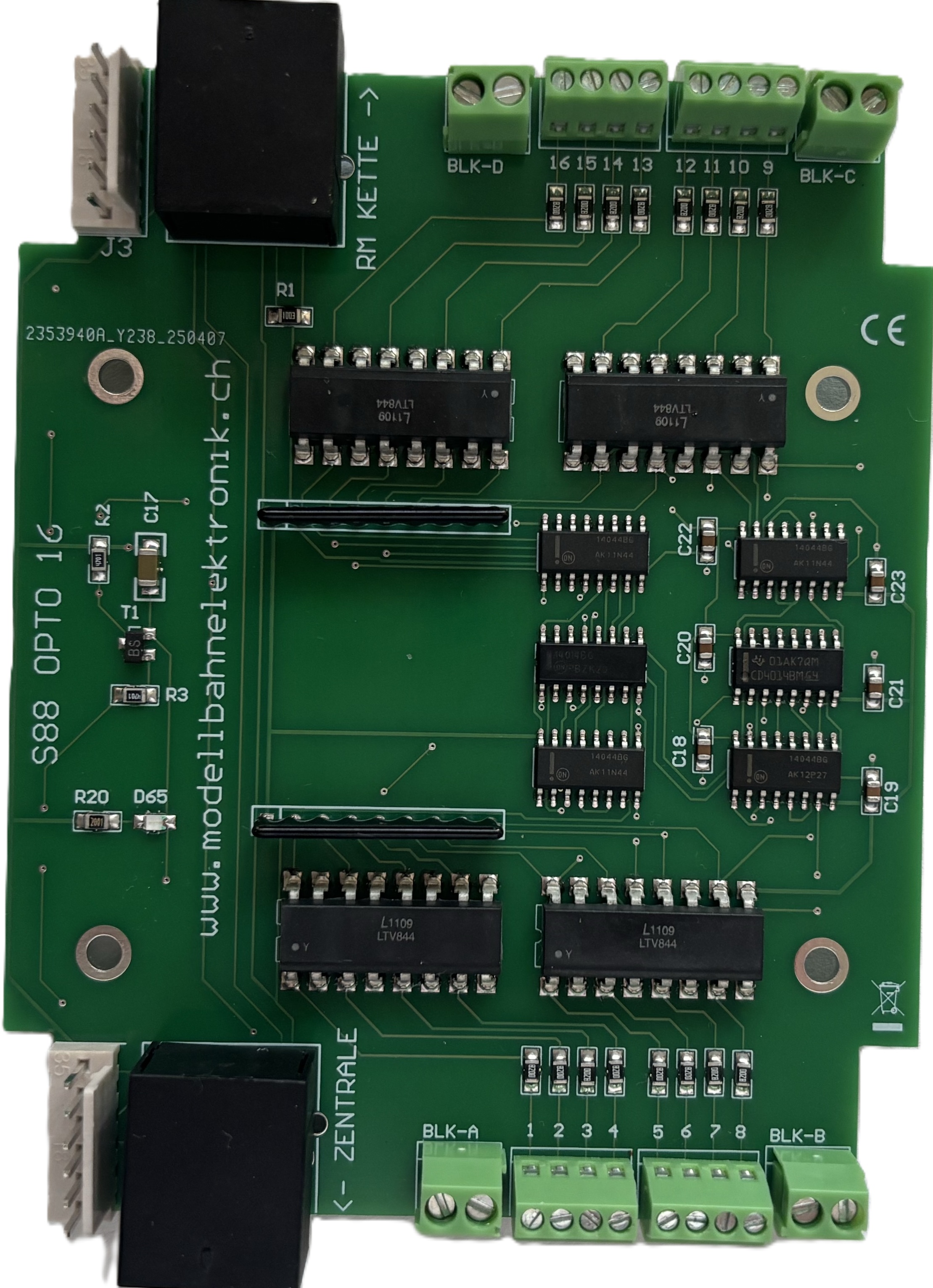

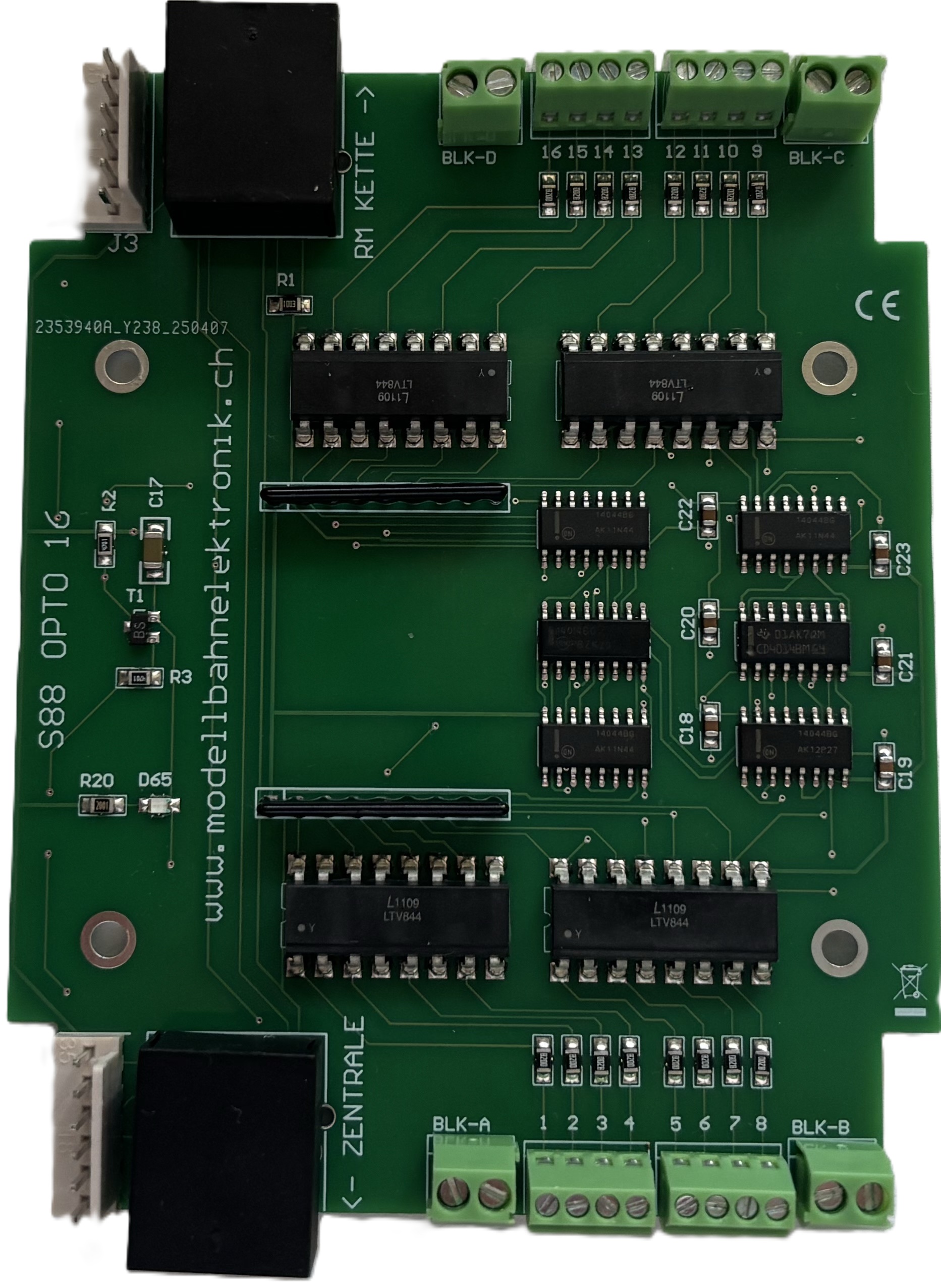

16-fach S88 Rückmeldedecoder mit Optokoppler Eingängen

Der 16-fache Rückmeldedecoder mit Optokoppler Eingängen dient zur Potentialtrennung von Anlage und Rückmeldung. Der Decoder ist  mit den üblichen 6 poligen Stiftleisten versehen sowie auch mit den professionellen, abgeschirmten RJ-45 CAT 5 Buchsen. Die Anschlussbelegung der RJ-45 Buchsen erfolgt dabei dem quasi Standard des S88-N Busses.

Angeschlossen werden kann das Modul an alle Zentralen oder Komponenten die einen Eingang für den S88 Bus besitzen. Dabei spielt es keine Rolle ob es sich um einen "alten" Stiftleistenanschluss oder eine RJ-45 Buchse nach dem quasi Standard handelt. Der Decoder ist für 5 und 12 VDC Bus Betriebsspannung geeignet.

Die Potentialtrennung von Anlage und Rückmeldung sorgt für eine hohe Störsicherheit. Das Modul erlaubt die Meldung von bis zu 16 unabhängigen Ereignissen an das Digitalsystem.

Die Verbindung mit CAT 5 Patchkabeln unter den S88-N verringert die Gefahr von Fehlmeldungen bzw. "Anzeigeflackern".

Auch müssen die Patchkabel nicht, anders wie die Flachbandkabel, Mindestabstände zu stromführenden Leitern einhalten. Durch die wirksame Masseabschirmung des CAT 5 Kabels ist eine einfache und komfortable Verlegung der Kabel gewährleistet.

Technische Highlights:

• Kompatibel mit allen Digtalzentralen mit S88 Anschluss
• Hohe Störsicherheit durch Potentieltrennung durch Optokoppler Eingänge
• Für 5 oder 12 VDC Bus Betriebsspannung geeignet
• Busanschluss über Standard S88 6 polige Stiftleiste oder RJ-45 Buchse nach S88-N Standard
• LED Betriebsspannung Anzeige
• Keine Mindestabstand zu stromführenden Leitern bzw. Schienen mit CAT 5 Kabeln
