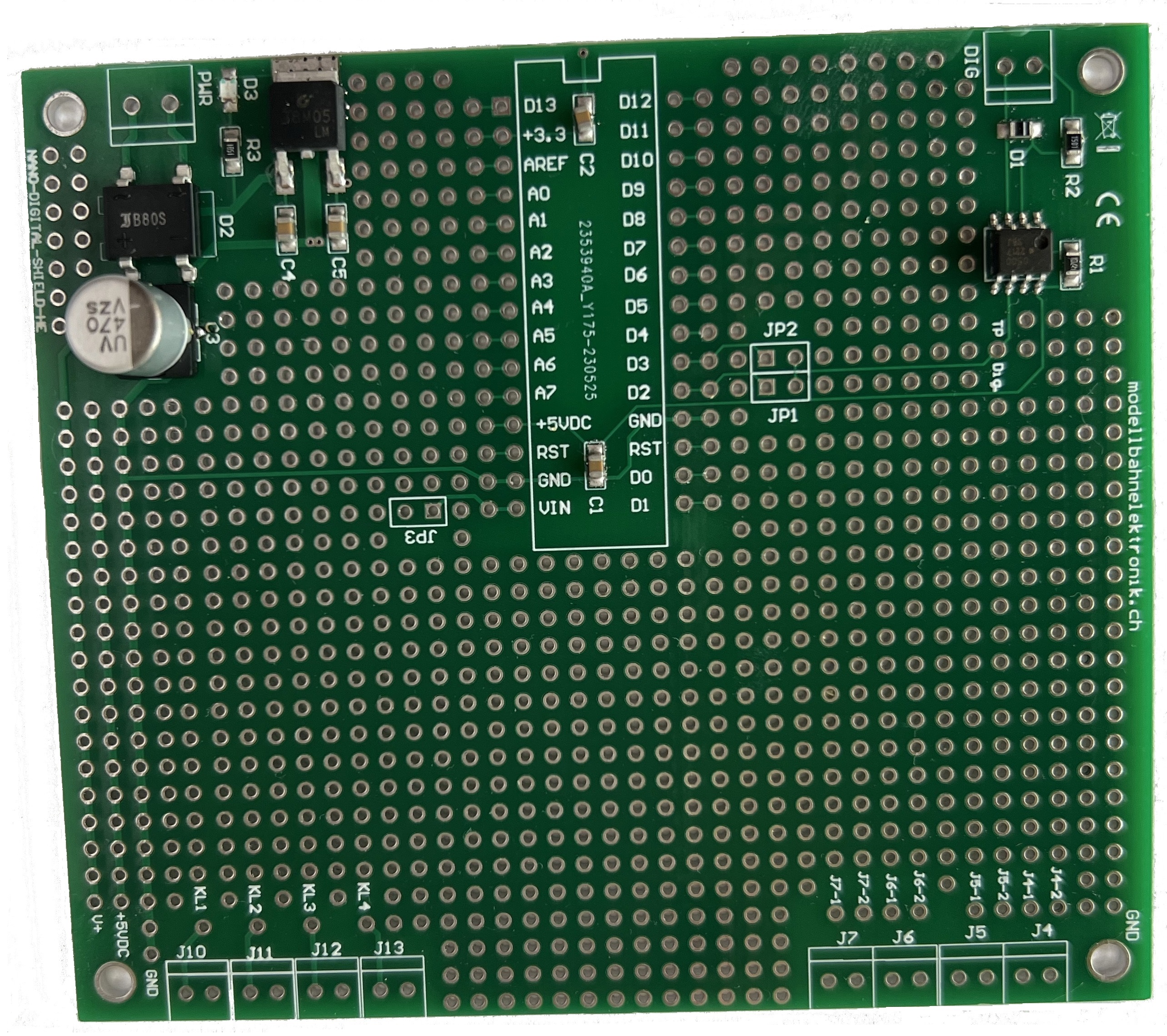

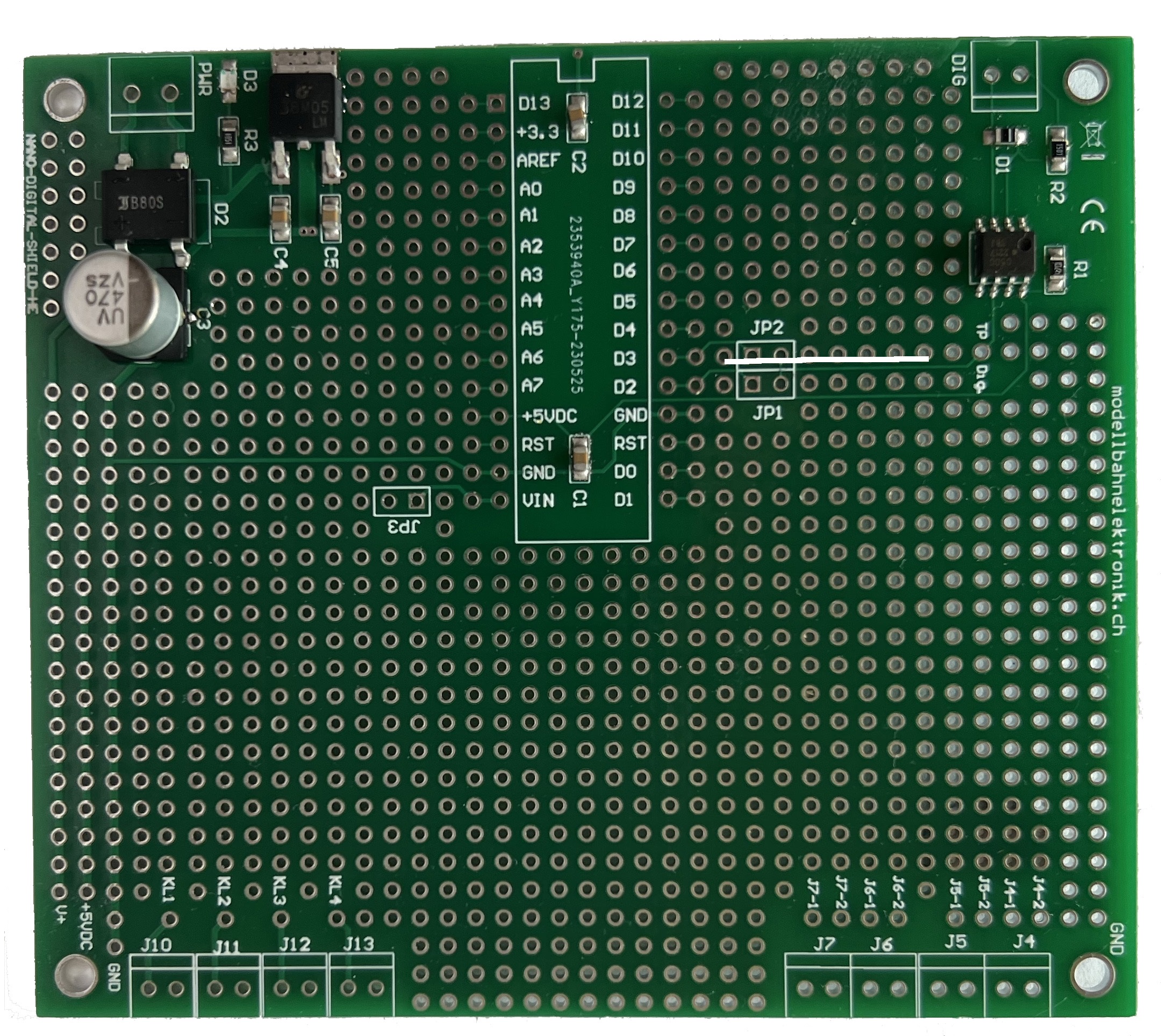

Digital-Development-Shield SMD teilbestückt

Das Digital-Development-Shield auf Basis eines Arduino Nano ist ein einfacher Start in Ihr neues Projekt und eignet sich optimal für Evaluierungszwecke.  Der Arduino Nano Digital Shield unterstützt das "Rapid Prototyping" für die Realisierung eines anwenderspezifischer Modellbahnelektronik.

Wichtige Bausteine wie ein Optokoppler zu galvanischen Trennung von "Digitalstrom" und dem Arduino Nano sowie eine einfache Stromversorgung  sind bereits auf der Shield Platine vorgesehen. Ein Lochrasterfeld im industriellen 100mil (2.54mm) Raster bietet einen grossen Freiraum für "eigene" Zusatzelektronik.

	Arduino Nano kompatibler Stecksockel
	AC Stromversorgung mit aktiver Gleichrichtung
	Power LED Anzeige
	Grosses 100mil Lochrasterfeld
	Digitaleingang mit schnellem Optokoppler
	Industrie Schraubklemmen für Stromzuführung und Ein- und Ausgänge
	Doppelseitig durchkontaktierte industrielle Platine

Lieferumfang:

• Mit SMD Bauteilen bestückte Digital-Development-Shield Platine
• Alle benötigten bedrahteten Bauteile (Klemmen, Nano Header, Jumper)
• Schaltplan, Bestückungsdruck und Stückliste
